Базовая комплектация:
|
||
|
||
Esfero 4D-K - Поворотная ось ("четвертая" координата или "4-ая" ось) с задней бабкой, предназначена для установки на фрезерных станках с ЧПУ, в том числе и на станках Esfero 3D. Сравнительная таблица популярных фрезерных станков с ЧПУ
|
Технические характеристики поворотной оси Esfero 4D-K |
|
Модель | Esfero 4D-K |
Патрон |
Токарный 100(80)мм, 3-х (4-x) кулачковый, самоцентрирующийся. В комплекте прямые и обратные кулачки, ключ. Диаметр патрона и кол-во кулачков уточняйте в момент заказа. |
Высота до центра | 65мм |
Двигатель | Шаговый Nema 23_2,6A Биполярный |
Число фаз | 2 |
Ток фазы | 2,6А |
Макс. рабочая температура | 80 градусов |
Редуктор | 1:50 (1:100) Волновой (гармонический). Передаточное число редуктора уточняйте в момент заказа. |
Люфт | не более 0,05гр. |
Рабочий крутящий момент | 12Нм |
Допустимые биения | не более 0,2мм |
Максимальный вес заготовки | не более 10кг (используя заднюю бабку) |
В комплекте |
Задняя бабка с центром вращения, Обратные кулачки, Ключ |
Вес | 6,5 кг |
Габаритные размеры | 109х211х105 (ШхДхВ) |
Производство | Китай |

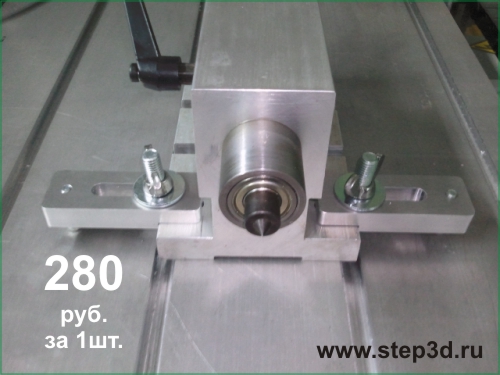

УНИВЕРСАЛЬНОЕ КРЕПЛЕНИЕ для Esfero 4D-K
Универсальное крепление предназначено для установки поворотной оси Esfero 4D-К и задней бабки на рабочий стол.
|
Образцы работ:
|
|
